Der Drive Controller SD4B von SIEB & MEYER ist jetzt auch in einer Hochstromvariante erhältlich, was bedeutet, dass er einen höheren Nennstrom von 13 A unterstützt. Trotz dieser Erhöhung bleibt der SD4B äußerst kompakt und bietet zahlreiche Funktionalitäten in seinem IP20-Gehäuse. Neben der Sicherheitsfunktion Safe Torque Off (STO) verfügt der Controller auch über Schnittstellen für CANopen und Modbus TCP. Optional ist eine Multiprotokoll-Echtzeit-Ethernet-Schnittstelle erhältlich, die flexible Kommunikation mit übergeordneten Steuerungen ermöglicht.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Flexibler Einsatz des Drive Controllers SD4B durch Hochstromvariante

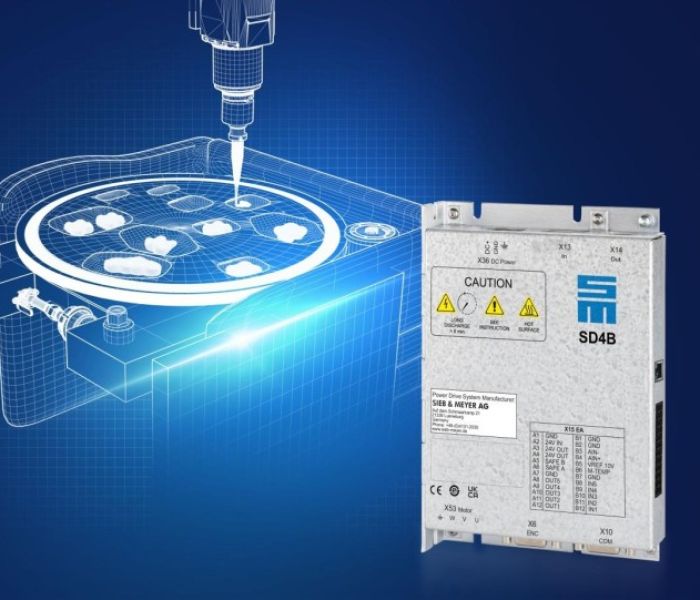

Hochgeschwindigkeitsbereich unterstützt der SD4B als (Foto: SIEB & MEYER AG)
Der Drive Controller SD4B von SIEB & MEYER überzeugt durch seine kompakte Bauweise trotz einer Erhöhung des Nennstroms auf 13 A bei der Hochstromvariante. Mit einer Breite von nur 25 mm ist er platzsparend und kann in verschiedenen Anwendungen eingesetzt werden. Das IP20-Gehäuse bietet nicht nur Schutz, sondern auch eine Vielzahl von Funktionen. Neben der integrierten Sicherheitsfunktion Safe Torque Off (STO) sind auch Schnittstellen für CANopen und Modbus TCP standardmäßig integriert. Optional steht eine Multiprotokoll-Echtzeit-Ethernet-Schnittstelle zur Verfügung, die eine flexible Kommunikation mit übergeordneten Steuerungen ermöglicht. Darüber hinaus bietet der SD4B einen TTL-Encoder-Ein- und Ausgang, fünf digitale Ein-/Ausgänge sowie eine Ethernet-Schnittstelle zur einfachen Parametrierung.
Präzise Drehzahlregelung und hohe Massenträgheitsverhältnisse mit dem SD4B
Mit dem SD4B Drive Controller von SIEB & MEYER können Synchronmotoren mit einer Geschwindigkeit von bis zu 240.000 1/min und Asynchronmotoren mit einer Geschwindigkeit von bis zu 360.000 1/min betrieben werden. Dabei besteht die Möglichkeit des sensorlosen Betriebs durch eine Taktfrequenz von bis zu 32 kHz oder einer sensorbehafteten Regelung mittels TTL-Gebern. Die Drehzahlregelung ist äußerst robust und ermöglicht ein hohes Massenträgheitsverhältnis zwischen Motor und Werkzeug von bis zu 1:100.
Werkzeugbrüche und Verschleiß erkennen dank integriertem Lastindikator
Der SD4B verfügt über einen integrierten Lastindikator, der den drehmomentbildenden Strom des Motors analysiert und somit akustische Körperschallsensoren überflüssig macht. Durch diese präzise Auswertung können Veränderungen der Belastung des Motors genau erkannt werden. Dies ermöglicht Rückschlüsse auf Werkzeugbrüche oder Verschleiß. Zudem erkennt der Lastindikator Berührungen zwischen Werkzeug und Werkstück, was eine flexible Anpassung der Bearbeitungsvorschübe ermöglicht.
Der Drive Controller SD4B als Frequenzumrichter für Synchron- und Asynchronmotoren
Der Drive Controller SD4B von SIEB & MEYER bietet eine erweiterte Bandbreite an Einsatzmöglichkeiten für Motor-Enthusiasten. Durch die kompakte Bauweise und die vielfältigen Funktionalitäten ist der Controller äußerst flexibel einsetzbar. Die präzise Überwachung mittels des integrierten Lastindikators ermöglicht eine genaue Steuerung von Maschinen und Werkzeugen. Mit dem SD4B können Motor-Enthusiasten ihre Servomotoren optimal nutzen und optimale Ergebnisse erzielen.
